一、設備用途

西格馬真空熱壓爐主要供大專院校、科研單位，用于復合材料、陶瓷材料、硬質合金、人造金剛石工具和金屬粉末材料在真空（或保護氣氛）熱壓條件下進行燒結處理及生產及實驗，也能用于各種材料(如陶瓷、合金、金剛石等)的擴散焊接。各種材料在熱壓爐內經過高溫、高壓下的燒結、再結晶處理，能極大提高材料的致密性。

二、結構簡介

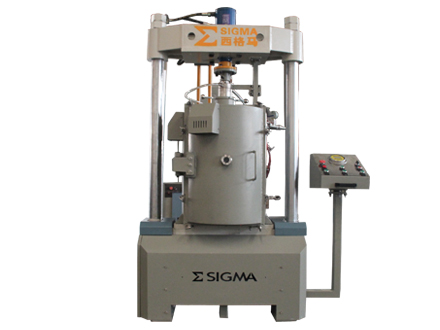

本高真空熱壓爐為立式真空電爐，加壓方式分單項和雙向，進出料方式為頂部和側部兩種。主體由爐蓋、爐體、爐底、爐架、液壓系統、真空系統和控制系統組成，具體介紹如下。

（1）高真空熱壓爐爐體為立式爐殼其內層為不銹鋼制成的圓筒外層為碳鋼。兩層之間形成夾套可以通冷卻水將傳到爐殼上的熱量帶走，其上下法蘭焊接為一個整體。中間開有紅外測溫孔（有保護氣氛通氣口），熱電偶測溫孔、抽氣孔及觀察孔，鎢錸熱電偶有自動退出裝置，紅外測溫觀察孔有玻璃氣吹防霧裝置。

（2）爐體上是爐蓋，它是由內外封頭和法蘭組成，中間水冷，爐蓋與爐體之間焊接有啟閉機構，可以將爐蓋向上升起旋轉打開，爐蓋上有壓頭，放氣閥接口，防爆口及爐蓋鎖緊裝置。

（3）爐體下是爐底部分：它也是由內外封頭和法蘭組成，中間水冷，固定在爐體底部，有電極引入，有下壓頭和進氣閥接口等組成，并安裝有高精度位移傳感器和液壓油缸。

（4）爐架上有上梁、爐架、底梁及立柱等組成，作為上下壓頭支座。

（5）爐內加熱元件采用西格馬組合式石墨加熱體，保溫材料采用石墨氈及石墨筒為隔熱屏，上、下壓頭采用高強度石墨。

（6）液壓采用電動輸入方式自動調節，配有液壓鎖及轉向閥等相關裝置，壓力、位移均采用數顯方式。

（7）電爐真空系統采用機械泵（配電磁充氣壓差閥防止油進入爐體）及油擴散泵等，同時設有冷阱及閥門。真空測量為復合真空計。真空系統還配有放氣閥、充氣閥，真空連接軟管采用不銹鋼金屬軟管（以上配置根據設備大小配備）。

（8）高真空熱壓爐控制柜采用西門子標準式，功率控制采用可控硅調壓器+大電流變壓器，溫度控制采用二臺數顯智能程序控制儀。溫度測量采用鎢錸熱電偶及雙色紅外溫度傳感，電氣控制系統設有水路斷水、過流、超溫、等分類報警并切斷加熱電源的功能。
